Jembatan Wheatstone

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur [kembali]

Penggunaan Jembatan Wheatstone

  a. Hubungkan power supply 5V ke terminal input pada jembatan wheatstone

  b. Hubungkan Amperemeter pada rangkaian sebesar 0-100mA

  c. Hubungkan Voltmeter pada rangkaian dengan multimeter

  d. Hubungkan R1 sebesar 100Ω dan R3 sebesar 220Ω pada jembatan wheatstone

  e. Hubungkan masing-masing R2 ke Rv2 dan R4 ke Rv1 pada Potensiometer

  f. Hidupkan power supply, atur nilai resistansi pada R4 hingga nilai tegangan menunjukkan angka 0  pada multimeter

  g. Catat nilai arus yang tertera pada Amperemeter, kemudian matikan power supply

  h. Ukur nilai resistansi R4 dan R2 pada potensiometer menggunakan multimeter kemudian catat nilainya pada jurnal                 praktikum

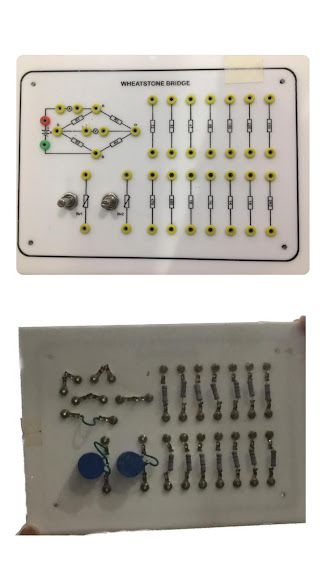

 2. Hardware [kembali]

 3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

Rangkaian 3 - Penggunaan Jembatan Wheatstone

Prinsip Kerja

Pada sebuah rangkaian dengan tegangan pada BAT1 = 5V, R1 =  100Ω,  dan R3 = 220Ω disusun menjadi rangkaian parallel menggunakan jembatan wheatstone dan diukur besaran tegangan dan arus yang mengalir dalam rangkaian menggunakan amperemeter dan voltmeter

 4. Video Demo[kembali]

 5. Kondisi [kembali]

Pengukuran potensiometer menggunakan Jembatan Wheatstone

 6. Video Penjelasan [kembali]

Rangkaian Jembatan Wheatstone

Analisa

 7. Download File [kembali]

• Download File Rangkaian (4) klik disini
