Potensiometer dan Tahanan Geser

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Prosedur

2. Hardware

3. Rangkaian Simulasi dan Prinsip Kerja

4. Video Demo

5. Kondisi

6. Video Penjelasan

7. Download File

 1. Prosedur [kembali]

a. Ambil alat ukur seperti dibawah ini:

        ●       Voltmeter (model 2011, 2052)

        ●       Amperemeter (model 2011, 2013)

b. Amati simbol dan data yang tertera pada alat ukur tersebut.

c. Gambarkan dan artikan simbol  serta  data  tersebut  dan  tuliskan karakteristik alat ukur berdasarkan hasil pengamatan pada Tabel 1.

B. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri

a.  Susun rangkaian seperti gambar 1.

b. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω k menggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum.

c. Gunakan DC power supply sebesar 12V.

d. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya.

e. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser.

C. Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Parallel

a.  Susun rangkaian seperti gambar 2.

b. Hubungkan nilai R sebesar 220Ω, 550Ω, dan 1Ω kmenggunakan poensiometer dan tahanan geser sesuaikan dengan nilai yang tertera pada jurnal praktikum.

c. Gunakan DC power supply sebesar 12V.

d. Hidupkan power supply, ukur nilai resistansi, arus, serta nilai tegangannya.

e. Ulangi percobaan dengan mengganti nilai R menggunakan potensiometer dan tahanan geser.

 2. Hardware [kembali]

1. Baterai

      2. Resistor

   3. Potensiometer

   4.Voltmeter

Voltmeter merupakan alat ukur yang berfungsi untuk mengukur besar tegangan listrik yang ada di suatu rangkaian listrik dalam besaran dan satuan tertentu

   5.Ammeter

   6. Multimeter

   7. DC Power Supply

   8. Jumper

 3. Rangkaian Simulasi dan Prinsip Kerja [kembali]

Rangkaian 1 - Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangakaian Seri

Prinsip Kerja

Pada sebuah rangkaian gambar 1 dengan tegangan pada BAT1 = 12V, Rxa =  220Ω, Rxb = 550Ω,  dan Rxc = 1Ω disusun menjadi rangkaian seri dan diukur besaran tegangan dan arus yang mengalir dalam rangkaian menggunakan amperemeter dan voltmeter

Rangkaian 2 - Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Parallel

Prinsip Kerja

Pada sebuah rangkaian gambar 2 dengan tegangan pada BAT1 = 12V, Rxa =  220Ω, Rxb = 550Ω,  dan Rxc = 1Ω disusun menjadi rangkaian parallel dan di ukur besaran tegangan dan arus yang mengalir dalam rangkaian menggunakan amperemeter dan voltmeter

 4. Video Demo[kembali]

 5. Kondisi [kembali]

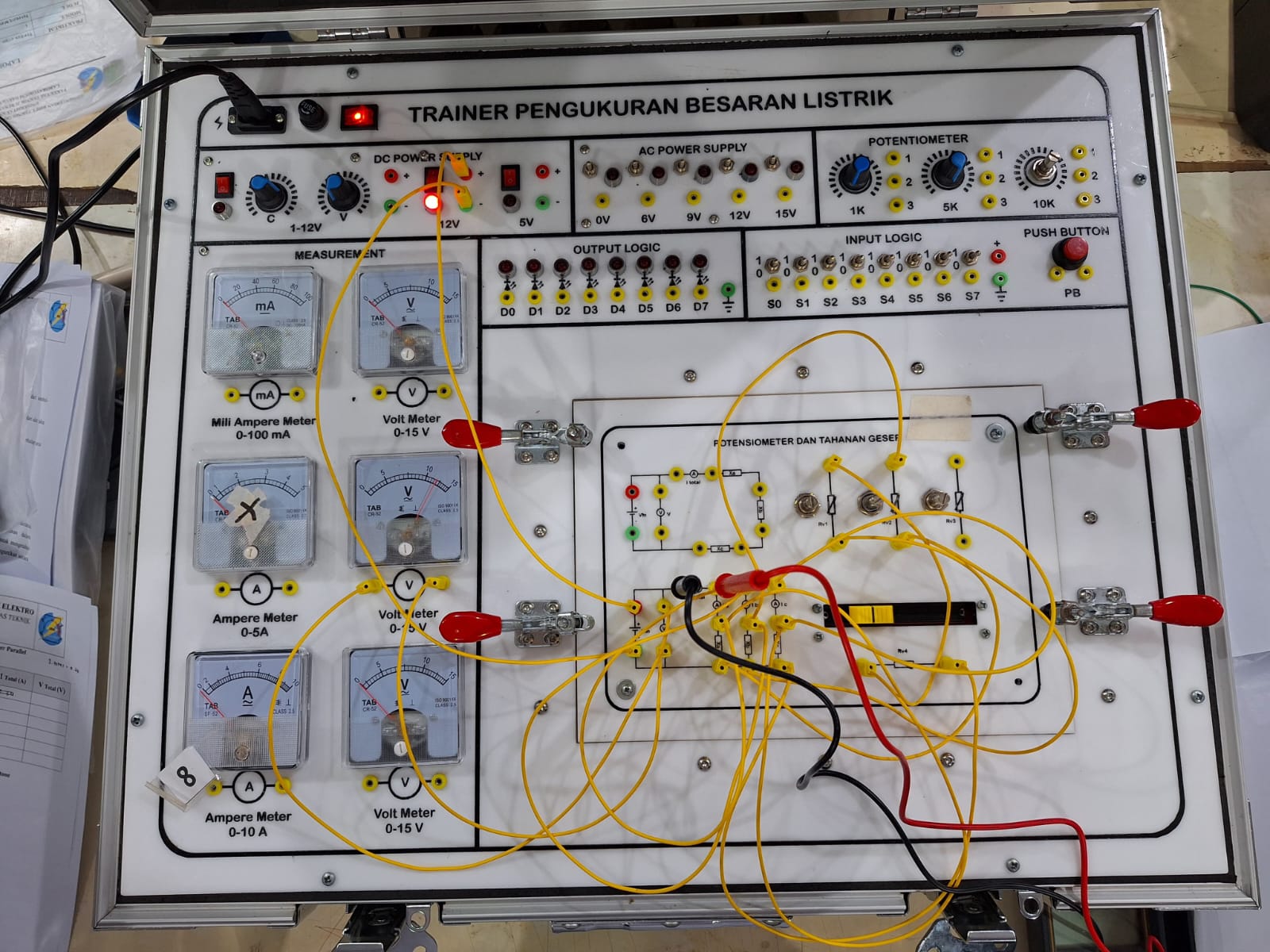

• Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan Tahanan Geser Pada Rangkaian Seri
• Pengukuran Arus dan Tegangan Menggunakan Potensiometer dan  Tahanan Geser Pada Rangkaian Paralel

 6. Video Penjelasan [kembali]

Rangkaian Seri

Rangkaian Paralel

Analisa

 7. Download File [kembali]

• Download File Rangkaian (2) klik disini
• Download File Rangkaian (3) klik disini
